D16板卡是采用的全志A33方案，集成了多媒體解碼、液晶驅動、WIFI、藍牙、以太網于一體，支持絕大部分當前流行的視頻及圖片格式解碼，支持LVDS、RGB屏等，可以驅動各種TFT LCD顯示屏，大大簡化整機系統設計，SD卡，穩定性更強，非常適合于廣告機、收銀機、數字標牌、車載等智能終端主板。
◆集成USB/LVDS/WIFI/BT/LAN于一體，簡化整機設計，可插SD卡.
◆豐富的擴展接口：5個USB接口(3個插針,1個標準USB口,1個MINIUSB),2個可擴展串口,GPIO/ADC接口，可以滿足市場上各種外設的要求.
◆高清晰度：最大支持1080P的解碼和各種LVDS信號LCD顯示屏.
◆功能齊全：支持橫豎屏播放，視頻分屏，滾動字幕，定時開關，USB數據導入等功能。
◆管理方便：人性化的播放列表制作軟件，便于廣告播放管理和控制。播放日志，方便了解播放情況。

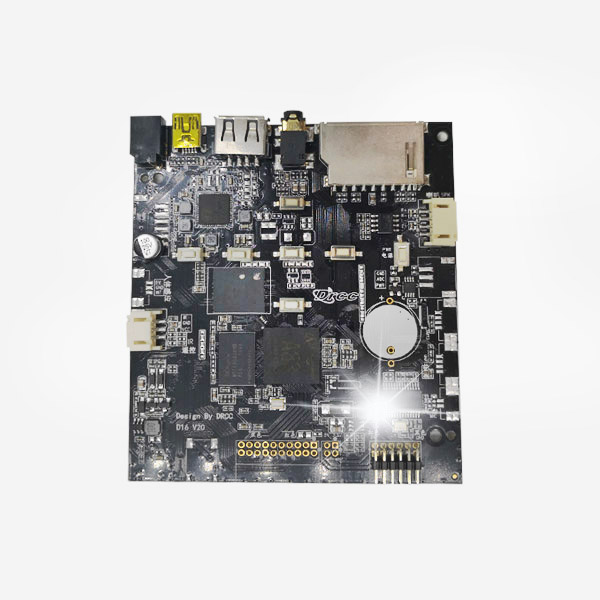

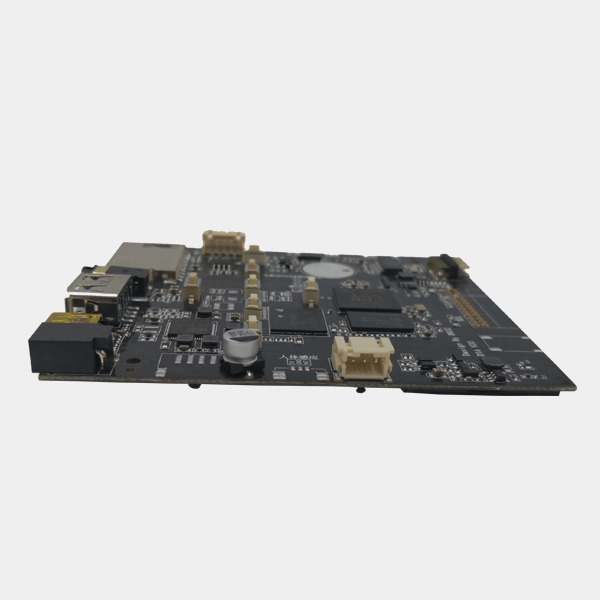

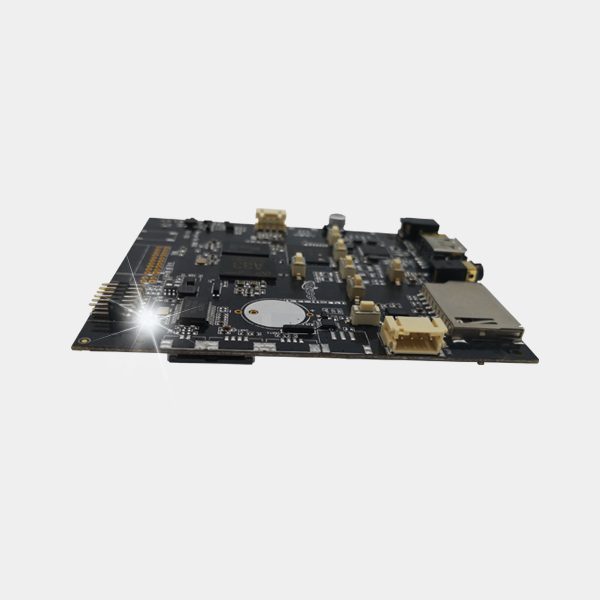

正面：

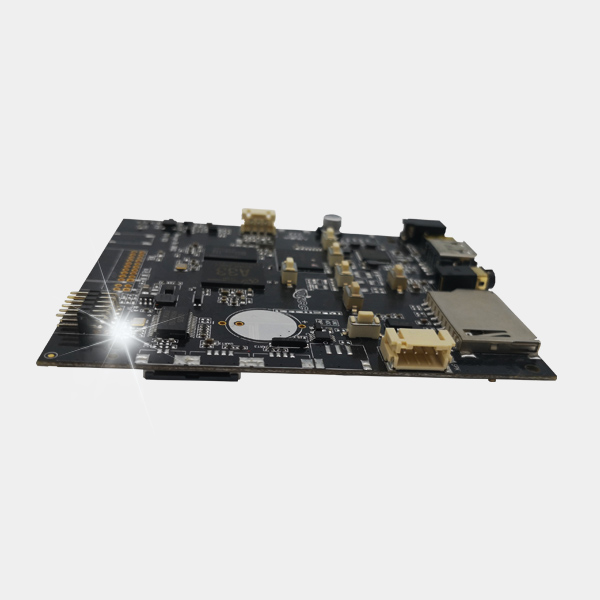

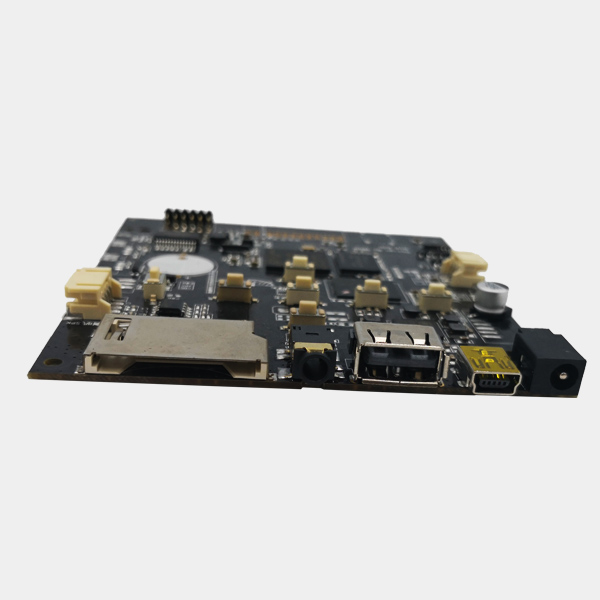

背面：
引腳功能：
引腳功能：
硬件主要指標 |
|
CPU |
全志A33 , 四核，主頻1.2GHz |
內存 |
512M/1G(可選) |
內置存儲器 |
EMMC 8/16/32G(可選) |
解碼分辨率 |
最高支持1080P |
操作系統 |
Android 4.4/6.0 |
播放模式 |
支持循環、定時、插播等多種播放模式 |
網絡支持 |
以太網、支持WiFi/藍牙4.0 |
視頻播放 |
支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等 |
圖片格式 |
支持BMP、JPEG、PNG、GIF |
USB2.0接口 |
1個USB HOST,1個MINIUSB,1個USB擴展排針 |
串口 |
2個串口插針 |
WIFI、BT |
內置WIFI，BT4.0（可選） |
SD卡 |
支持SD卡 |
LVDS輸出 |
40P FPC LVDS |
音視頻輸出 |
支持立體聲輸出,板載D類3W*2功放 |
RTC實時時鐘 |
支持 |
定時開關機 |
支持 |
系統升級 |
支持本地TF,USB升級 |
◆PCB尺寸圖：
PCB：4 層板
尺寸：92.88mm*82.85mm, 板厚1.2m
螺絲孔規格：∮2.4*3
詳細規格，請咨詢廠家，以實際PCB板為主。
◆電源輸入接口
采用5V的直流電源供電，允許從DC座系統供電，電源適配器的插頭DC IN規格為Ｄ4.4，d1.65
◆遙控接收接口
| 序號 | 定義 | 描述 |
| 1 | IR | 遙控信號輸入 |
| 2 | GND | 地線 |
| 3 | VCC | 3.3V |
◆SE NSOR接口
用于給外設提供控制信號的輸入/輸出，電平為3.3V
| 序號 | 定義 | 描述 |
| 1 | VCC | 5V |
| 2 | GND | 地線 |
| 3 | INT | 3.3V電平 |
◆UART接口
板卡引出了三組普通雙線串口，可支持市面上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高于3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。
注意事項：
1.TTL串口電壓是否匹配。不能直接接入MAX232,485設備。
2.TX，RX接法是否正確。
| 序號 | 定義 | 描述 |
| 4 | GND |
地線 |
| 3 | UART- RX |
RX |
| 2 | UART- TX |
TX |
| 1 | VCC |
3.3V輸出 |
◆USB
板卡具有2個USB標準接口，5個內置的USB插針，用于外設擴展，默認為HOST，供電電流不大于500mA
| 序號 | 定義 | 描述 |
| 1 | VDD |
5V |
| 2 | GND |
地線 |
| 3 | DP |
DP |
| 4 | DM |
DM |
| 5 | DP |
DP |
| 6 | DM |
DM |
| 7 | DP |
DP |
| 8 | DM |
DM |
| 9 | GND |
地線 |
| 10 | GND |
地線 |
◆SPK接口
請以實際PCB板為準。
◆RTC接口
| 序號 | 定義 | 描述 |
| 1 | VCC | 3V3 |
| 2 | GND |
◆MIC接口
| 序號 | 定義 | 描述 |
| 1 | MIC+ | |
| 2 | MIC- |
◆RGB LCD接口
| 序號 | 定義 | 序號 |
定義 |
| 1 | VLED+ | 26 | G1 |
| 2 | VLED+ | 27 | G0 |
| 3 | VLED- | 28 | R7 |
| 4 | VLED- | 29 | R6 |
| 5 | GND | 30 | R5 |
| 6 | VCOM | 31 | R4 |
| 7 | DVDD | 32 | R3 |
| 8 | MODE | 33 | R2 |
| 9 | DE | 34 | R1 |
| 10 | VS | 35 | R0 |
| 11 | HS | 36 | GND |
| 12 | B7 | 37 | DCLK |
| 13 | B6 | 38 | GND |
| 14 | B5 | 39 | L/R |
| 15 | B4 | 40 | U/D |
| 16 | B3 | 41 | VGH |
| 17 | B2 | 42 | VGL |
| 18 | B1 | 43 | AVDD |
| 19 | B0 | 44 | RESET |
| 20 | G7 | 45 | NC |
| 21 | G6 | 46 | VCOM |
| 22 | G5 | 47 | DITHB |
| 23 | G4 | 48 | GND |
| 24 | G3 | 49 | >NC |
| 25 | G2 | 50 | NC |
●40pin MIPI LCD 接口
| 序號 | 定義 | 序號 |
定義 |
| 1 | 1V8 |
21 | MIPI-TDN3 |
| 2 | VDD |
22 | GND |
| 3 | VDD |
23 | NC |
| 4 | GND |
24 | NC |
| 5 | LCD-RST |
25 | GND |
| 6 | NC |
26 | LCD-BL-EN |
| 7 | GND | 27 | LCD-PWM |
| 8 | MIPI-TDN0 |
28 | NC |
| 9 | MIPI-TDP0 |
29 | NC |
| 10 | GND |
30 | GND |
| 11 | MIPI-TDN1 |
31 | VLED- |
| 12 | MIPI-TDP1 |
32 | VLED- |
| 13 | GND |
33 | NC |
| 14 | MIPI-TCN |
34 | NC |
| 15 | MIPI-TCP |
35 | VSN |
| 16 | GND |
36 | NC |
| 17 | MIPI-TDN2 |
37 | NC |
| 18 | MIPI-TDP2 |
38 | VSP |
| 19 | GND |
39 | LED+ |
| 20 | MIPI-TDN3 |
40 | LED+ |
◆LVDS屏接口
| 序號 | 定義 | 序號 |
定義 |
| 1 | VCOM |
21 | RXIN3P |
| 2 | DVDD |
22 | GND |
| 3 | DVDD |
23 | NC |
| 4 | NC |
24 | NC |
| 5 | RESET |
25 | GND |
| 6 | STBYB |
26 | NC |
| 7 | GND | 27 | NC |
| 8 | RXIN0N |
28 | SELB |
| 9 | RXIN0P |
29 | AVDD |
| 10 | GND |
30 | GND |
| 11 | RXIN1N |
31 | LED- |
| 12 | RXIN1P |
32 | LED- |
| 13 | GND |
33 | L/R |
| 14 | RXIN2N |
34 | U/D |
| 15 | RXIN2P |
35 | VGL |
| 16 | GND |
36 | NC |
| 17 | CLK1INN |
37 | NC |
| 18 | CLK1INP |
38 | VGH |
| 19 | GND |
39 | VLED+ |
| 20 | RXIN3N |
40 | VLED+ |
◆MIC接口
存儲接口 |
SD卡 |
數據存儲 |
USB |
HOST接口,支持?jǐn)?shù)據存儲,數據導入,USB鼠標鍵盤,攝像頭,觸摸屏等 |
|
耳機接口 |
標準接口 |
3.5mm標準接口 |
| 項目 | 最小 | 典型 | 最大 | |
電源電壓 |
電壓 |
-- |
12V |
-- |
紋波 |
-- |
-- |
50mV |
|
電源電壓 |
電流 |
3A |
||
電源電流(HDMI輸出,未接其它外設) |
工作電流 |
-- |
||
待機電流 |
-- |
-- |
-- |
|
| USB供電電流 | -- |
-- |
-- |
|
電源電流(LVDS) |
3.3V工作電流 |
-- |
-- |
|
5V工作電流 |
-- |
-- |
||
12V工作電流 |
-- |
-- |
||
USB供電電流 |
-- |
-- |
-- |
|
總輸出 |
電流 |
-- |
-- |
|
環境 |
相對濕度 |
-- |
-- |
-- |
工作溫度 |
-- |
-- |
-- |
|
備注一：接LVDS屏?xí)r，需注意選擇正確的背光工作電壓3.3V, 5V，請用戶不能將其應用于超出相應的最大電流的外設。
備注二:接LVDS屏?xí)r，板卡整體的工作電流和待機電流視所接的屏而定，上表未一一列出。
在組裝使用過程中，請注意下面（且不限于）問題點。
一，裸板與外設短路問題。
二，在安裝固定過程中，避免裸板因固定原因而造成變形問題。
三，安裝LVDS屏?xí)r，注意屏電壓，電流是否符合。注意屏座子第1腳方向問題。
四，安裝LVDS屏?xí)r，注意屏背光電壓，電流是否符合。屏背光的功率在20W以上的話，是否使用其他電源板供電。
五，外設（USB，IO .etc）安裝時，注意外設IO電平和電流輸出問題。
六，串口安裝時， TX,RX接法是否正確。
七，輸入電源是否接入在電源輸入接口上，根據總外設評估，輸入電源電壓，電流等是否滿足要求。杜絕為了方便操作從背光插座進行接入供電輸入電源。
